HiFiBerry Digi+ I/O en Raspberry Pi 3

Publicada el por ernesto

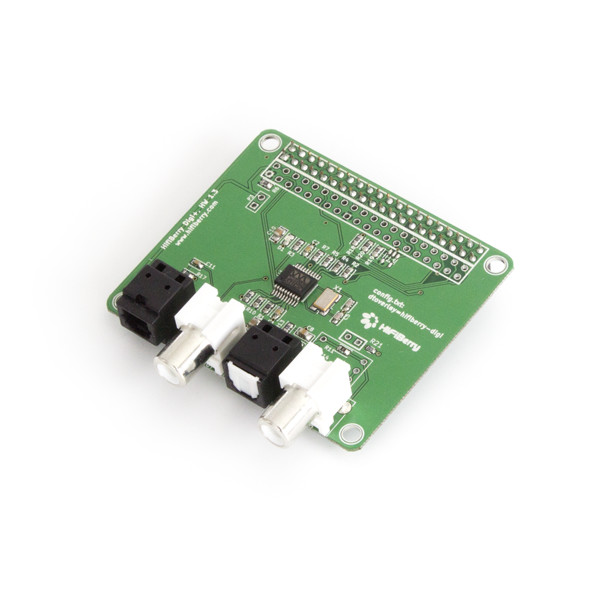

HiFiBerry Digi+ I/O
Puesto al día el 12 de enero de 2026.

instalación

vía config.txt

antes de proceder con la instalación, hay que desactivar la tarjeta de sonido de la raspberry pi:

sudo nano /boot/firmware/config.txt

# Enable audio (loads snd_bcm2835)
# dtparam=audio=on

hecho esto, hay que añadir la siguiente línea al mismo /boot/firmware/config.txt:

sudo nano /boot/firmware/config.txt

# HIFIBERRY DIGI+ I/O
dtoverlay=hifiberry-digi
# Enable DRM VC4 V3D driver
dtoverlay=vc4-kms-v3d,noaudio

reboot

aplay -l

**** List of PLAYBACK Hardware Devices ****
card 0: sndrpihifiberry [snd_rpi_hifiberry_digi], device 0: HifiBerry Digi HiFi wm8804-spdif-0 [HifiBerry Digi HiFi wm8804-spdif-0]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

el usuario que ejecuta el comando aplay debe formar parte del grupo audio:

cat /etc/group | grep audio

audio:x:29:ernesto

vía .asoundrc

If you want the default to be, for example, a USB Device instead of the onboard sound, you can place a pcm.!default line in the .asoundrc.

«Default PCM device» en .asoundrc de la ALSA wiki.

mediante .asoundrc, se desactive o no la tarjeta de sonido de la raspberry pi, es posible configurar qué dispositivo de sonido prefiere alsa:

aplay -l

card 0: sndrpihifiberry [snd_rpi_hifiberry_digi], device 0: HifiBerry Digi HiFi wm8804-spdif-0 [HifiBerry Digi HiFi wm8804-spdif-0]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

nano /home/ernesto/.asoundrc

pcm.!default {
     type hw
     card 0
}
ctl.!default {
     type hw
     card 0
}

Las opciones 'pcm' afectan a la tarjeta y al dispositivo que se pueden utilizar para la reproducción de audio, mientras que la opción 'ctl' afecta a la tarjeta que es utilizada por la utilidades de control como alsamixer.

«Método alternativo» en Advanced Linux Sound Architecture de Arch Linux.

grabación

If no source is connected, recording will block. You won’t just record silence, but the whole system might block.

«Comparison of HiFiBerry cards for audio recording» en HiFiBerry.

arecord -l

**** List of PLAYBACK Hardware Devices ****
card 0: sndrpihifiberry [snd_rpi_hifiberry_digi], device 0: HifiBerry Digi HiFi wm8804-spdif-0 [HifiBerry Digi HiFi wm8804-spdif-0]
  Subdevices: 0/1
  Subdevice #0: subdevice #0

arecord -d 30 -D hw:0,0 -c 2 prueba.wav

Recording WAVE 'prueba.wav' : Unsigned 8 bit, Rate 8000 Hz, Stereo
arecord: set_params:1352: Sample format non available
Available formats:
- S24_LE

arecord -d 30 -D hw:0,0 -f S24_LE -c 2 prueba.wav

Recording WAVE 'prueba.wav' : Signed 24 bit Little Endian, Rate 8000 Hz, Stereo
Warning: rate is not accurate (requested = 8000Hz, got = 44100Hz)
         please, try the plug plugin (-Dplug:default)

arecord -d 30 -D hw:0,0 -f S24_LE -r 44100 -c 2 prueba.wav

Recording WAVE 'prueba.wav' : Signed 24 bit Little Endian, Rate 44100 Hz, Stereo

prueba de grabación

arecord -vvv -D hw:0,0 -f S24_LE -r 44100 -c 2 /dev/null

Recording WAVE '/dev/null' : Signed 24 bit Little Endian, Rate 44100 Hz, Stereo
Hardware PCM card 0 'snd_rpi_hifiberry_digi' device 0 subdevice 0
[...]
Max peak (11026 samples): 0x00800000 #################### 100%
Max peak (11026 samples): 0x00800000 #################### 100%
Max peak (11026 samples): 0x00800000 #################### 100%
[...]

en este caso, se registra una entrada de sonido del 100% frente al 0% de esta otra ocasión (donde se silencia la entrada de audio):

arecord -vvv -D hw:0,0 -f S24_LE -r 44100 -c 2 /dev/null

Recording WAVE '/dev/null' : Signed 24 bit Little Endian, Rate 44100 Hz, Stereo
Hardware PCM card 0 'snd_rpi_hifiberry_digi' device 0 subdevice 0
[...]
Max peak (11026 samples): 0x00000000 # 0%
Max peak (11026 samples): 0x00000000 # 0%
Max peak (11026 samples): 0x00000000 # 0%
[...]

alsaloop

alsaloop allows create a PCM loopback between a PCM capture device and a PCM playback device.

«alsaloop» en Linux man pages.

de esta manera, se redirige la señal de entrada hacia la salida de audio, sin más:

alsaloop --help

-C,--cdevice capture device

alsaloop -C hw:0,0

sin embargo, si la salida de audio ya está ocupada, se produce el siguiente error:

alsaloop -C hw:0,0

playback hw:0,0 open error: Device or resource busy
Loopback initialization failure.

dmix

alsamixer
